lunes, 15 de junio de 2009

Conectarse a un Router Cisco desde Windows Vista

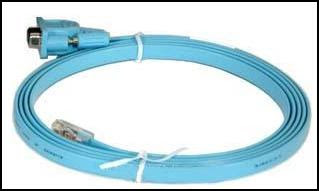

Con nuestro Windows Vista ya instalado, nos piden realizar una tarea simple en un router. Conectamos el cable de consola (Fig 1), el DB9 al puerto serie de nuestra PC y RJ45 al puerto de consola del router.

Fig 1

Pero cuando en nuestra PC queremos iniciar el Hyperterminal, no lo podemos encontrar. Nuestra preocupación aumenta cuando al intentar agregarlo, éste no está entre las opciones. La solución existe y se llama Putty. Un aplicativo de menos de 512 Kb que puede bajarse de la web en forma gratuita.

Cuando lo ejecutamos (Fig 2) debemos configurar las opciones para puerto serie.

Fig 2

Serial Line: COM1 (o COM2 según donde conectamos el cable)
Speed: 9600
Data Bits: 8
Stop Bits: 1 Parity:
NoneFlow control: Xon/Xoff

Después vamos a la categoría Session (Fig 3) y en “Connection Type” seleccionamos Serial.

Fig 3

Al pulsar “Open” nos conectará al router (Fig 4). Esto sólo nos da acceso al router. Debemos tener los passwords y usuarios para poder realizar laconfiguración en el equipo.

Fig 4
